在工业自动化和控制系统日益复杂的今天，工业控制电缆扮演着至关重要的角色。它们负责传输信号、控制指令和电力供应，确保机械设备和自动化系统稳定运行。但无论工业控制电缆本身质量多么优良，如果接线不当，不仅会削弱其性能，还可能引发信号干扰、设备故障甚至安全事故。因此，掌握正确的工业控制电缆接线方法，是每一位电气工程师和现场施工人员必备的技能，下面源富联颖小编就为大家详细介绍下工业控制电缆的接线方法。

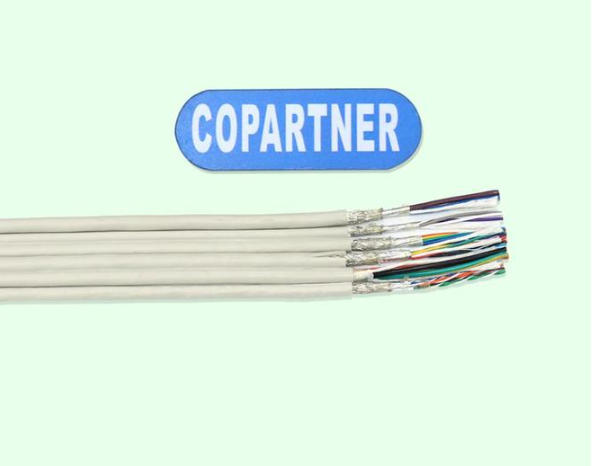

工业控制电缆的接线方法如下：
1、工业控制电缆接线前的准备工作
在正式开始接线之前，充分的准备工作是确保后续操作顺利进行的基础。首先，需要仔细核对电缆规格和型号是否与设计要求一致。工业控制电缆种类繁多，有屏蔽和非屏蔽之分，还有不同芯数、截面积和绝缘等级的差异。一旦选错，轻则影响信号质量，重则可能导致设备损坏。例如，在强电磁干扰环境中，必须选用屏蔽控制电缆，否则信号传输会变得不稳定。其次，检查电缆外观是否完好，有无破损、压扁或过度弯曲的情况。电缆的铠装层和绝缘层一旦受损，会大大降低其防护性能和使用寿命。
在工具和辅料方面，准备好剥线钳、压线钳、绝缘胶带、热缩管、线号管、万用表等必要工具。其中，剥线钳的选择尤为重要，应确保其能够精确剥除电缆外皮而不损伤内部线芯。对于需要接地的屏蔽电缆，还需准备接地铜线或编织带。最后，清理工作区域，移除可能造成绊倒或工具掉落的杂物，确保操作空间宽敞、明亮，以减少操作失误的风险。
2、电缆剥皮与线芯处理
电缆剥皮是接线过程中第一个技术性较强的步骤，操作不当极易损伤内部线芯或屏蔽层。根据电缆类型和接线端子的要求，确定剥皮长度。一般情况下，控制电缆的剥皮长度在50-100mm之间，具体数值需参考设备说明书或相关工艺标准。使用剥线钳时，应先在电缆末端做好标记，然后垂直于电缆轴线切割外皮，避免斜切导致剥皮长度不均。对于带有铠装层的电缆，需先用专用工具将铠装层切断，保留适当长度的内衬层(通常20mm左右)，其余部分剥除。切断铠装层时，注意切口要整齐，避免毛刺刺伤内部线芯。
剥除外皮后，清理残留的填充物和碎屑，确保线芯裸露部分干净无污染。对于多芯电缆，将线芯逐一拽直，并用绑扎带每隔100mm左右绑扎一次，防止线芯松散混乱。线芯的排列顺序也需遵循规范，通常按照端子排图或接线图进行，同一束线芯应保持平行，避免交叉。若电缆带有屏蔽层，需根据设计要求进行处理。对于屏蔽控制电缆，屏蔽层应可靠接地，以消除电磁干扰。接地方式有两种：一是将屏蔽层两端接地，二是仅在一端接地(通常在设备侧接地，另一端悬空)，具体取决于现场电磁环境。接地时，屏蔽层与接地线需紧密连接，并用压线钳压接牢固，必要时辅以锡焊增加可靠性。
3、接线端子连接与固定
将处理好的线芯与接线端子连接是整个接线工作的核心环节，直接关系到电气连接的稳定性和安全性。根据线芯截面积选择合适的接线端子，确保端子孔径与线芯直径匹配。压接是常用的连接方式，使用压线钳将线芯压接到端子的相应位置。压接时，力度要适中，既要保证接触紧密，又不能压伤线芯绝缘层。对于需要焊接的场合，应先清除线芯表面的氧化层，然后使用焊锡和松香进行焊接，焊接点应光滑无毛刺，并立即用绝缘胶带或热缩管进行绝缘处理。
连接好接线端子后，将其固定在端子排或接线板上。固定时，注意端子排列整齐，间距均匀，避免端子间相互接触造成短路。同一回路的正负极或信号线与地线应分开布置，保持一定距离，以减少相互干扰。对于重要信号线，可考虑采用屏蔽线或双绞线，并在端子排处单独接地，提高抗干扰能力。所有接线完成后，使用万用表或通断测试仪检查各连接点是否牢固，有无虚接或短路现象。特别要检查屏蔽层接地是否可靠，接地电阻应符合设计要求。
4、屏蔽层与铠装层的接地处理
屏蔽层和铠装层的正确接地是工业控制电缆接线的特殊要求，也是确保信号质量的重要保障。屏蔽层的作用是防止外部电磁干扰侵入电缆内部，其接地方式直接影响屏蔽效果。在强干扰环境中，屏蔽层通常采用单端接地，即仅在一端(如设备侧)接地，另一端悬空，以避免形成接地环路引入干扰。接地线应选用截面积足够的铜线或铜编织带，与屏蔽层连接处要压接或焊接牢固，确保低阻抗连接。接地线另一端连接到设备的接地端子或专门的接地排上，接地排应与大地可靠连接，接地电阻一般不大于4Ω。
对于钢带铠装电缆，铠装层除了提供机械保护外，也可起到一定的屏蔽作用。在进入控制柜或设备前，铠装层应切断并妥善处理。切断后，保留20mm左右内衬层，将铠装层端部扎紧，防止松散。铠装层同样需要接地，接地方法与屏蔽层类似，通常与设备外壳或接地排相连。值得注意的是，铠装层和屏蔽层的接地不应混用同一根接地线，应分别连接，以避免相互影响。接地端子或接地排应定期检查，确保连接良好，无氧化或腐蚀现象。在潮湿或腐蚀性环境中，接地连接处可涂抹导电膏或使用防腐蚀垫片，延长使用寿命。
5、线束整理与标识
接线完成后，线束的整理和标识是提升布线美观度和可维护性的关键步骤。整齐的线束不仅便于检查和故障排查，还能有效避免因线缆杂乱导致的意外短路或磨损。首先，将同一功能的线芯或同一束的电缆用绑扎带捆扎在一起，绑扎间距以100-200mm为宜，不宜过紧以免损伤线缆。对于不同电压等级或信号类型的线束，应分开布置，必要时使用隔板或屏蔽罩进行隔离，防止高压线对信号线造成干扰5。线束走向应平直，避免过度弯曲，特别是在电缆进入拖链或运动部件时，需保证足够的弯曲半径，防止电缆疲劳断裂。
标识是线束整理中不可忽视的一环。每根线芯或每个线束都应贴上清晰的标签，注明其功能、去向或编号。标签可使用专用的线号管，通过打字机或烫号机打印，长度统一，字迹清晰。标签应粘贴在线缆的适当位置，既不易脱落，又便于查看。对于复杂的控制系统，还可绘制接线图或布线图，标注各线缆的路径和连接关系，方便日后维护。线束整理完成后，再次检查所有接线点，确认无遗漏或错误，然后关闭控制柜或设备外壳，准备进行系统调试。
通过上述介绍可知，工业控制电缆的接线是一项细致而严谨的工作，每一个步骤都关系到整个系统的稳定运行和长期可靠性。从剥皮到压接，从接地到整理，看似简单的操作背后，是电气工程师对细节的把控和对标准的遵循。只有严格按照规范进行，才能避免潜在隐患，确保电缆在复杂工业环境中发挥最佳性能。
